Регулятор тяги для твердотопливных котлов своими руками
Раньше интенсивность горения твердотопливных котлов регулировалась вручную, путем открывания или закрывания дверцы зольника, откуда идет подача воздуха в топку за счет естественной тяги дымохода. Сейчас этим занимается специальное устройство — автоматический регулятор тяги для котла. Хозяину дома нужно лишь выставить желаемую температуру теплоносителя. Вопрос в том, насколько хорошо терморегулятор справляется со своими функциями и нужен ли он вообще.
Как работает регулятор тяги

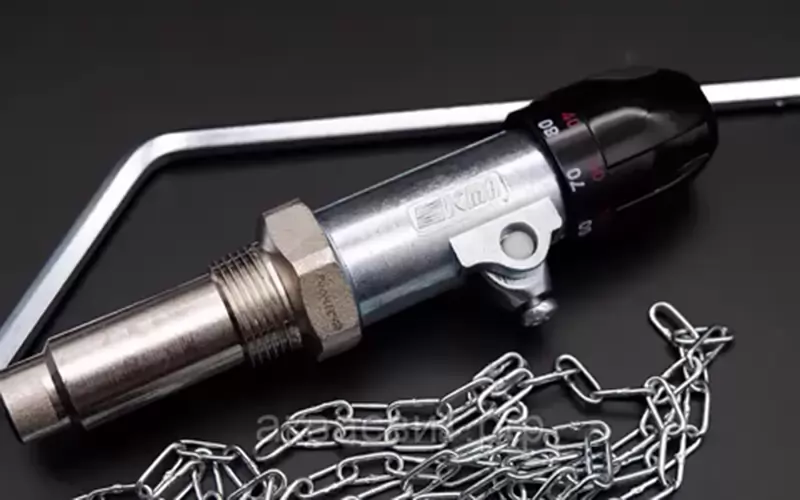

Главная деталь регулятора воздуха – механический термоэлемент, помещенный в цилиндрический корпус. Через рычаг и цепочку он регулирует подъем воздушной заслонки на дверце зольника.
Устройство представляет собой герметичную колбу, наполненную термочувствительной жидкостью, сильно расширяющейся при нагревании. Колба стоит внутри корпуса, который вкручивается в гильзу водяной рубашки котла и контактирует с теплоносителем. Как устроен терморегулятор с цепным приводом, показано на схеме:
Принцип работы автоматического регулятора тяги основан на управлении потоком воздуха, идущего в топливник под воздействием тяги дымохода. Алгоритм выглядит так:
- При горении твердого топлива и нагреве теплоносителя жидкость внутри элемента расширяется и воздействует на исполнительный механизм и рычаг, преодолевая силу упругости пружины.
- Рычаг ослабляет цепочку, заслонка начинает закрываться и уменьшать проходное сечение. В топку поступает меньше воздуха, процесс горения замедляется.
- Температура воды в котловом баке снижается, жидкость сжимается и возвратная пружина заставляет рычаг снова открыть заслонку посредством цепочки.
- Цикл повторяется, пока дрова в топливнике не прогорят полностью, тогда пружина открывает дверцу максимально широко.
Ограничитель тяги работает по обратному принципу – чем выше температура воды в котловом баке, тем сильнее прикрывается заслонка
Рукоятка настройки на торце терморегулятора служит для ограничения хода рычага и, соответственно, воздушной заслонки. Таким образом устанавливается предельная температура теплоносителя.
Справка. Помимо механических регуляторов, не зависящих от электричества, существует автоматика для твердотопливных котлов с контроллером и вентилятором–нагнетателем (или дымососом). Последний подает воздух в топку по команде электронного блока, ориентирующегося на сигналы датчика температуры. Подобные комплекты автоматики ставятся на все пиролизные и пеллетные котлы.

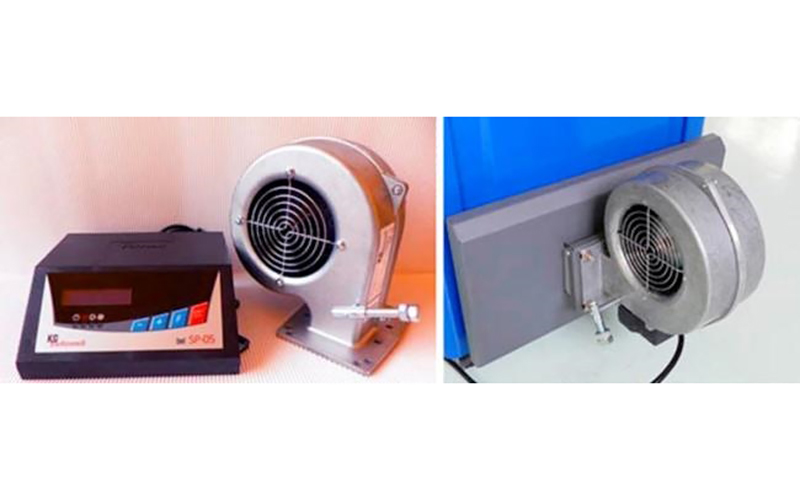

Место установки вентилятора зависит от конструкции ТТ-котла. Нагнетатель крепится к проему дверцы зольника (вместо заслонки) либо к специальному фланцу на верхней панели отопителя
Зачем нужны регуляторы
В отличие от любой дровяной печи водогрейный твердотопливный котел оснащен водяной рубашкой и не может разогреваться до слишком высокой температуры, иначе вода в ней попросту закипит.
В подобных случаях образующийся пар резко повышает давление в системе, отчего происходит взрыв.
То есть, твердотопливный котел, чья мощность регулируется вручную дверцей зольника, представляет собой источник повышенной опасности.
Примечание. Худо-бедно котел без всякой автоматики может работать совместно с буферной емкостью – теплоаккумулятором, чей объем правильно рассчитан. Туда пойдет лишнее тепло в том случае, если вы вовремя не прикрыли дверцу и не ограничили поступление воздуха в топку.
Автоматический регулятор тяги дымохода, который можно своими руками установить на любой твердотопливный котел, будет заниматься подачей воздуха вместо вас и гораздо лучше вас.
Он вовремя среагирует на повышение температуры воды в котловой рубашке и прикроет подачу воздуха в камеру, если дрова сильно разгорелись. Хотя по инерции температура будет повышаться еще какое-то время, но в целом процесс нагрева приостановится.
Помимо обеспечения безопасности, механический регулятор тяги котла помогает решать такие вопросы:
- Не дает превысить установленную пользователем температуру теплоносителя. Не всегда котел нужно разгонять до 80…90 °С, весной или осенью для обогрева вполне хватит 50…60 °С.
- Прикрывая заслонку и подачу воздуха, регулятор тяги увеличивает длительность горения котла с одной закладки. Но надо признать, что условия сжигания топлива при этом ухудшаются, а КПД отопителя резко снижается.

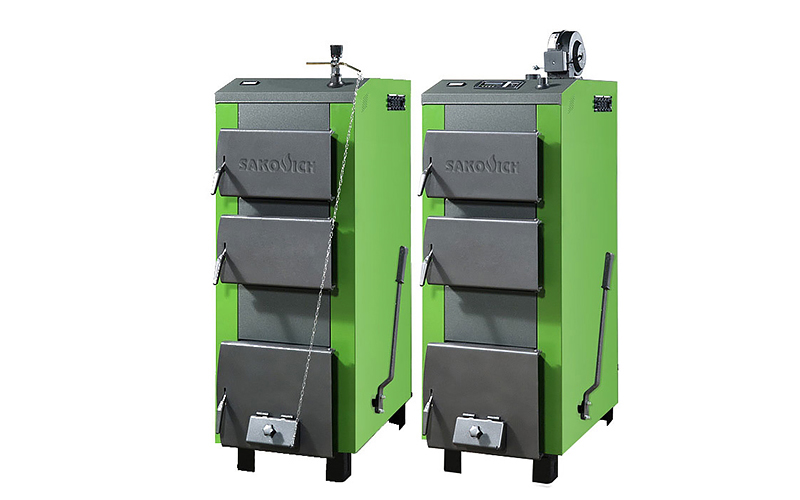

Практически любой котел на твердом топливе можно оснастить 2 типами регуляторов температуры – механическим (слева на фото) либо электронным (справа)
Вы можете возразить, что любые твердотопливные теплогенераторы должны подключаться к системе отопления с использованием предохранительного клапана, настроенного на аварийное давление. При перегреве клапан сработает, сбросит пар и никакого взрыва не произойдет.
Так что и регуляторы тяги вроде бы ни к чему. Утверждение верно лишь отчасти, поскольку без автоматики отопитель частенько будет набирать критическую температуру, а клапан после 2—3 срабатываний банально потечет.
Да и управлять температурой воды в ручном режиме довольно сложно.
Рекомендации по выбору прибора

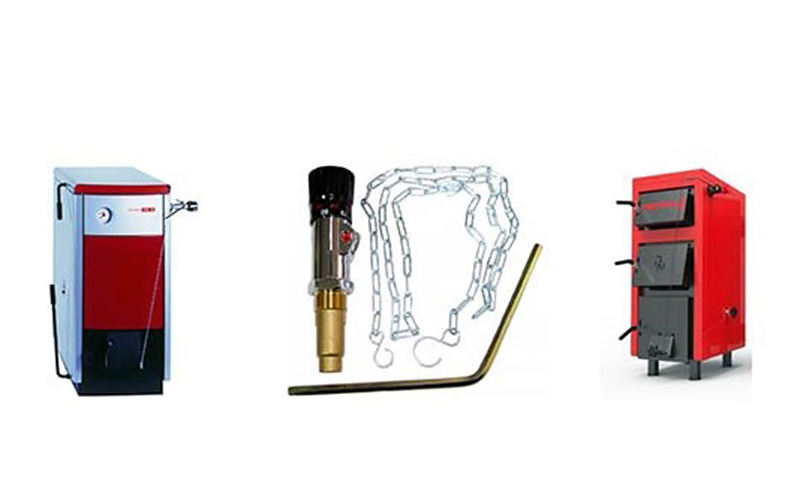

Как ни странно, но в продаже до сих пор можно найти бюджетные модели дровяных отопителей, не оборудованных никакой автоматикой. Большинство из них имеют в базовой комплектации только гильзу, вмонтированную внутрь водяной рубашки. Чтобы автоматизировать такой котел, регулятор тяги придется купить и установить своими руками.
